OBD, Bench en Boot. Drie manieren om toegang te krijgen tot ECU-software.
Voordat motormanagementsoftware kan worden aangepast, moeten we toegang krijgen tot de ECU. Welke programmeermethode daarvoor wordt gebruikt, hangt af van de ECU, softwareversie, beveiliging en ondersteuning van de programmeerapparatuur.
Op deze pagina leggen we uit wat OBD, Bench en Boot betekenen, wat een virtual read en ECU unlock zijn en waarom de programmeermethode op zichzelf niets zegt over de kwaliteit van de uiteindelijke tuning.
ECU uitlezen en ECU schrijven zijn niet hetzelfde
Bij chiptuning wordt vaak gesproken over het ‘uitlezen’ van een ECU, maar technisch bestaat het proces uit verschillende stappen.
Eerst moet de juiste software beschikbaar zijn. Daarna wordt de kalibratie aangepast en wordt de gewijzigde software opnieuw naar de ECU geschreven. Niet iedere ECU ondersteunt via iedere methode zowel een echte read als een write.
ECU uitlezen
Bij een echte read wordt software of een deel van het geheugen rechtstreeks uit de ECU gelezen. Welke geheugengebieden toegankelijk zijn, verschilt per ECU en programmeermethode.
ECU programmeren
Bij een write wordt de aangepaste software terug naar de ECU geschreven. De programmeertool en ECU bepalen via welke methode dit veilig en correct kan gebeuren.
Bij een virtual read wordt het originele bestand niet rechtstreeks uit het volledige geheugen van de ECU gelezen. De programmeertool identificeert de aanwezige software en koppelt daar een passend origineel bestand aan. Dat bestand kan vervolgens als basis voor de tuning worden gebruikt.
OBD, Bench en Boot in het kort
Het belangrijkste verschil is niet wat er met de tuning gebeurt, maar hoe we technisch toegang krijgen tot de ECU.
OBD
De ECU wordt via de diagnoseaansluiting van de auto benaderd. De ECU blijft gemonteerd en hoeft niet te worden uitgebouwd.
Bench
De ECU wordt uitgebouwd en rechtstreeks via de connector aangesloten op programmeerapparatuur. Bij normale Bench-programmering blijft de ECU gesloten.
Boot
De ECU wordt uitgebouwd en doorgaans geopend om rechtstreeks toegang te krijgen tot processor en/of geheugen op de printplaat.

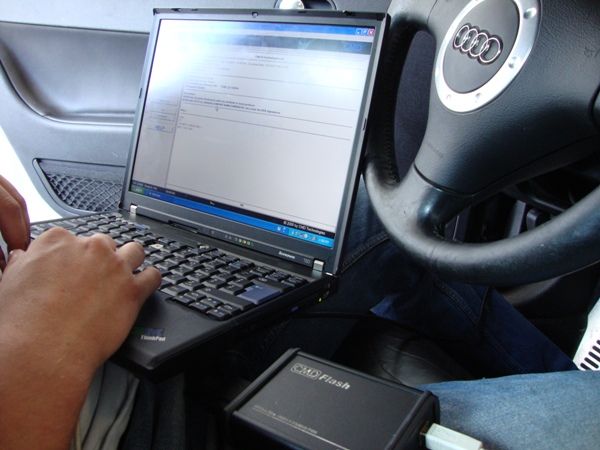

Wat is OBD tuning?
Bij OBD-programmering communiceren we via de diagnoseaansluiting van de auto met de ECU.
De ECU blijft daarbij op zijn plaats. Afhankelijk van ECU en protocol kan de software rechtstreeks worden uitgelezen, via een virtual read beschikbaar worden gemaakt en vervolgens via dezelfde aansluiting opnieuw worden geprogrammeerd.
OBD is praktisch omdat de motorcomputer niet hoeft te worden uitgebouwd. Maar OBD is niet per definitie beter of veiliger dan Bench of Boot. Het is simpelweg de geschikte toegangsmethode wanneer de ECU en beveiliging dit toelaten.
Wat is Bench tuning?
Bench betekent letterlijk ‘werkbank’. De ECU wordt uitgebouwd en buiten de auto rechtstreeks aangesloten op programmeerapparatuur.
Daarbij wordt contact gemaakt via de originele ECU-connector en specifieke aansluitpunten voor voeding en communicatie. De behuizing hoeft bij normale Bench-programmering niet te worden geopend.
Bench kan bij sommige ECU’s toegang geven tot software of geheugen dat via OBD niet beschikbaar is. Hoe uitgebreid die toegang is, verschilt echter per ECU en protocol.

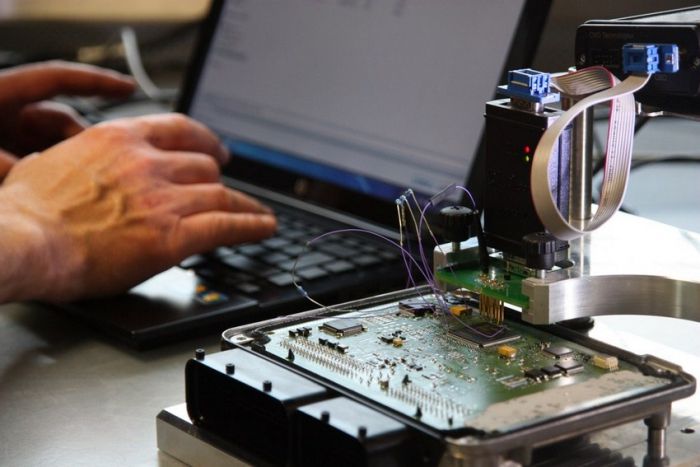

Wat is Boot tuning?
Bij Boot-programmering wordt rechtstreeks toegang verkregen tot de processor en/of het geheugen van de ECU.
De ECU wordt hiervoor uitgebouwd en doorgaans geopend. De programmeerapparatuur wordt vervolgens rechtstreeks op daarvoor bestemde aansluitpunten op de printplaat aangesloten.
Boot kan toegang geven tot geheugengebieden die via OBD of Bench niet beschikbaar zijn. Dat maakt Boot technisch krachtig, maar het betekent niet dat een tuning via Boot automatisch beter is.
Wat is het verschil tussen OBD, Bench en Boot?
Welke methode wordt gebruikt, wordt niet gekozen op basis van wat het meest indrukwekkend klinkt. De juiste methode is de methode waarmee de betreffende ECU technisch correct en veilig kan worden benaderd.
| Methode | ECU uitbouwen? | ECU openen? | Toegang | Typische toepassing |
|---|---|---|---|---|
| OBD | Nee | Nee | Via diagnosepoort | ECU’s die programmering via OBD ondersteunen |
| Bench | Ja | Normaal niet | Direct via ECU-connector | Wanneer OBD niet mogelijk of niet toereikend is |
| Boot | Ja | Doorgaans wel | Direct op processor / geheugen | Wanneer directe laag-niveau toegang nodig is |
Waar past een ECU unlock in dit verhaal?
Een ECU unlock is geen vierde programmeermethode. Een unlock zorgt ervoor dat een beveiligde ECU überhaupt kan worden geprogrammeerd.
De unlockprocedure kan afhankelijk van het type ECU anders worden uitgevoerd. Daarna kan de daadwerkelijke software via de daarvoor geschikte methode worden gelezen of geschreven.
Moderne motorcomputers worden steeds uitgebreider beveiligd. Of een unlock nodig is, hangt af van de ECU, softwareversie, bouwjaar en gebruikte beveiliging.
En BDM en EPROM chiptuning dan?
BDM en EPROM zijn termen die vooral bij oudere generaties motormanagementcomputers horen.
Omdat deze methoden jarenlang veel zijn gebruikt, kom je de termen nog regelmatig tegen. Bij moderne voertuigen zijn OBD, Bench en Boot echter de meest relevante begrippen.

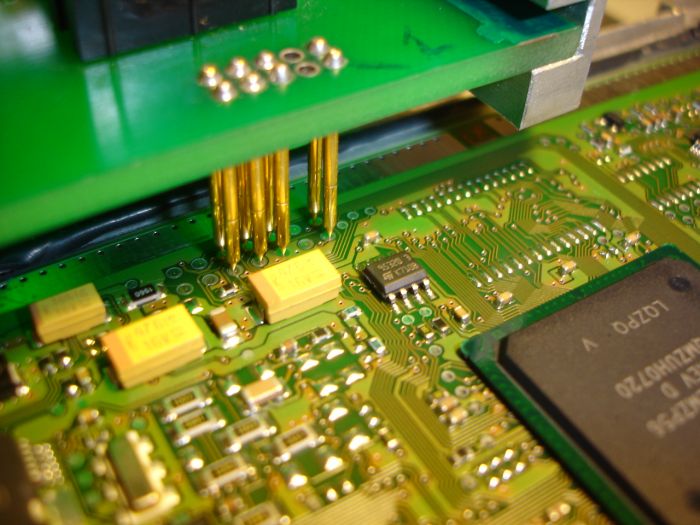

BDM tuning
BDM staat voor Background Debug Mode. Bij oudere ECU-generaties kon via speciale aansluitpunten op de ECU rechtstreeks met de processor worden gecommuniceerd. De ECU moest daarvoor worden uitgebouwd en meestal worden geopend.

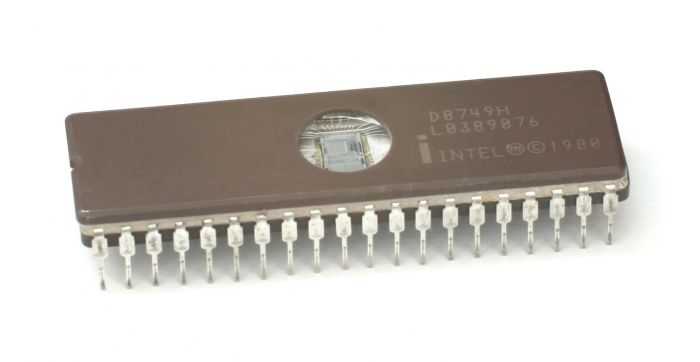

EPROM chiptuning
Bij nog oudere motormanagementsystemen werd software opgeslagen in een aparte geheugenchip. Deze EPROM kon rechtstreeks worden geprogrammeerd of vervangen. Hier komt ook de historische term ‘chiptuning’ vandaan.
Veelgestelde vragen over programmeermethoden
Is Boot beter dan Bench of OBD?
Nee. Boot geeft een andere vorm van toegang tot de ECU, maar zegt niets over de kwaliteit van de kalibratie die uiteindelijk wordt geschreven.
Krijg je met Boot meer data dan met Bench?
Dat kan bij bepaalde ECU’s zo zijn, omdat Boot directe toegang tot geheugen kan bieden. Maar dat verschilt per ECU. Meer toegankelijke geheugenruimte betekent bovendien niet automatisch dat de tuning beter wordt.
Is OBD altijd de veiligste methode?
Niet per definitie. Iedere ondersteunde programmeermethode heeft zijn eigen procedure. De veilige keuze is de methode die voor de betreffende ECU en softwareversie correct wordt ondersteund.
Kan een dealer zien dat een ECU is geprogrammeerd?
Dat kan. Moderne voertuigen kunnen onder andere software-identificaties, programmeerhistorie, flash counters en andere gegevens opslaan. De mogelijkheden verschillen per fabrikant en voertuig.
Welke programmeermethode gebruikt ATM?
Niet één methode is standaard ‘de beste’. We gebruiken de methode die technisch past bij de betreffende ECU.
Zo eenvoudig als mogelijk
Als een ECU correct via OBD kan worden geprogrammeerd, is er geen reden om hem onnodig uit te bouwen.
Zo direct als nodig
Wanneer OBD onvoldoende toegang biedt, gebruiken we Bench, Boot of waar nodig eerst een specifieke unlockprocedure.
De software blijft bepalend
De programmeermethode geeft toegang tot de ECU. De ontwikkeling, kalibratie, datalogging en validatie bepalen uiteindelijk de kwaliteit van de tuning.
